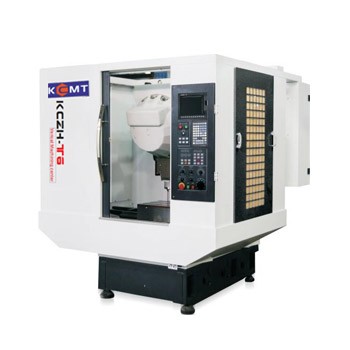

T系列高速鉆攻機主要技術參數 |
||||
|
單位：mm 機 型 |
KCZH-T5 |
KCZH-T6 |
KCZH-T7 |
KCZH-T10 |
|
工作臺面尺寸 |
650*400 |
700*420 |
900*420 |
1100*500 |
|
X軸行程 |
550 |
600 |
700 |
1000 |
|
Y軸行程 |
400 |
400 |
500 |
500 |
|
Z軸行程 |
300 |
300 |
330 |
330 |
|
主軸中心至立柱導軌滑塊安裝面距離 |
420 |
420 |
555 |
550 |
|
主軸端面至工作臺面距離 |
150-450 |
150-450 |
150-480 |
150-480 |
|
工作臺T型槽（數目-尺寸*間距） |
3-14*125 |
3-14*125 |
3-14*125 |
3-14*125 |
|
主軸錐孔（型號/安裝尺寸） |
BT30/ ?100 |
BT30/ ?100 |
BT30/ ?100 |
BT30/ ?100 |
|
主軸轉速 |
20000 |
20000 |
20000 |
20000 |
|
X.Y軸滾珠絲桿規格 |
2816/3216 |
2816/3216 |
3216 |
3216 |
|
Z軸滾珠絲桿規格 |
3216 |
3216 |
3216 |
3216 |
|
三軸快移速度 |
48、48、48 |
48、48、48 |
48、48、48 |
48、48、48 |
|
切削進給速度 |
0-10000 |
0-10000 |
0-10000 |
0-10000 |
|
定位精度 |
±000.5 |
±000.5 |
±000.5 |
±000.5 |
|
重復定位精度 |
±0.003 |
±0.003 |
±0.003 |
±0.003 |
|
X軸線軌規格 |
MSA30S2 |
MSA30S2 |
MSR35LE |
MSR35LE |
|
Y軸線軌規格 |
MSA30S2 |
MSA30S2 |
MSR35LE |
MSR35LE |
|
Z軸線軌規格 |
MSA30S2 |
MSA30S2 |
MSR35SLS |
MSR35SLS |
|
X.Y.Z電機聯接方式 |
直聯 |
直聯 |
直聯 |
直聯 |
|
主電機參數（功率KW） |
5.5 |
5.5 |
5.5 |
5.5 |
|
XYZ向電機參數（功率KW） |
1.5/1.5/2 |
1.5/1.5/2 |
2/2/3 |
3/3/3 |
|
工作臺承重 |
250 |
250 |
300 |
400 |
|
機重約 |
3.5T |
3.6T |
4.5T |
5T |
|
機床外形尺寸 |
1950*2300*2500 |
1950*2300*2500 |
2600*2300*2700 |
2800*2400*2700 |
機床特點：
標準20000轉直接主軸，效率高，無傳動誤差
標配翻轉式21把刀庫，換刀速度快
機型設計成熟，加寬鞍座，精度穩定性高
主軸頭內以筋骨強化結構，為主軸提供穩定支撐。
適用領域：電子通信、紡織配件、汽車零部件，特別適用于3C產業，電子產業及醫療器械等小型零部件。
