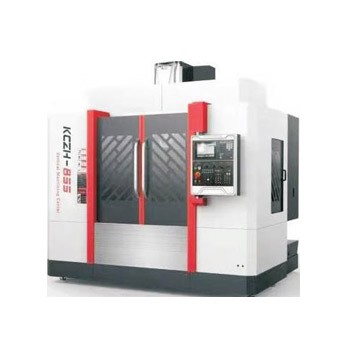

重型三線軌立式加工中心系列技術參數
|
產品型號 |
KCZH-VMC855 |
KCZH-VMC966 |
KCZH-VMC1165 |
KCZH-VMC1265 |
KCZH-VMC1470 |
KCZH-VMC1580 |
|
工作臺面尺寸 |
1000*550 |
1000×600 |
1200*600 |
1350*600 |
1600*700 |
1700*800 |
|
X向行程 |
820 |
900 |
1100 |
1200 |
1400 |
1500 |
|
Y向行程 |
550 |
650 |
650 |
650 |
700 |
800 |
|
Z向行程 |
550 |
600 |
600 |
600 |
700 |
700 |
|
主軸端面至工作臺臺面距離 |
130-680 |
130—730 |
130-730 |
130-730 |
150-850 |
150-850 |
|
主軸中心到立柱導軌面距離 |
640 |
710 |
710 |
710 |
800 |
900 |
|
工作臺T型槽（數目-尺寸*間距） |
5*18*100 |
5-18*100 |
5-18*100 |
5-18*100 |
5*18*125 |
5*18*140 |
|
主軸規格（規格—轉速—傳動方式） |
BT40-8000-皮帶 |
BT40-8000-皮帶 |
BT40-8000-皮帶 |
BT40-8000-皮帶 |
BT50-6000-皮帶 |
BT50-6000-皮帶 |
|
X,Y,Z軸絲桿規格 |
4012/4010 |
4012/4010 |
4012/4010 |
4010 |
5010 |
5010 |
|
X、Y、Z最快移動速度（m/min） |
36 / 36 / 36 |
36 / 36 / 36 |
36 / 36 / 36 |
30 / 30 / 30 |
24 / 24 / 20 |
24 / 24 / 20 |
|
切削進給速度 |
0-10000 |
0-10000 |
0-10000 |
0-10000 |
0-10000 |
0-10000 |
|
定位精度 |
±000.5 |
±000.5 |
±000.5 |
±000.5 |
±000.8 |
±000.8 |
|
重復定位精度 |
±0.003 |
±0.003 |
±0.003 |
±0.003 |
±0.005 |
±0.005 |
|
X向線軌規格 |
35滾柱，四滑塊 |
45滾柱，六滑塊 |
45滾柱，六滑塊 |
45滾柱，六滑塊 |
45滾柱，六滑塊 |
45滾柱，六滑塊 |
|
Y向線軌規格 |
45滾柱，四滑塊 |
45滾柱，四滑塊 |
45滾柱，四滑塊 |
45滾柱，四滑塊 |
45滾柱，八滑塊 |
45滾柱，八滑塊 |
|
Z向線軌規格 |
45滾柱，六滑塊 |
45滾柱，六滑塊 |
45滾柱，六滑塊 |
45滾柱，六滑塊 |
55滾柱，六滑塊 |
55滾柱，六滑塊 |
|
X、Y、Z電機聯接方式 |
直聯 |
直聯 |
直聯 |
直聯 |
直聯 |
直聯 |
|
推薦選用X.Y.Z軸電機參數（KW） |
3 / 3 / 3 |
3 / 3 / 3 |
3 / 3 / 3 |
3 / 3 / 3 |
4 / 4 / 4 |
4 / 4 / 4 |
|
主電機功率(KW) |
7.5 |
11KW |
11KW |
11KW |
15KW |
15 |
|
工作臺承重約(KG) |
600 |
700Kg |
800 |
1000 |
800 |
1200 |
|
機重約(T) |
5.2 |
6.6 |
7 |
7.5 |
10 |
10.8 |
機床特點：
機床總體結構布局經過優化設計：底座、鞍座、立柱三大件根據重載切削機型設計，主要大件如立柱、滑鞍、底座、主軸箱、工作臺均采用箱形或近似箱形結構，并布置有足夠加強筋板，采用高強度鑄鐵鑄造，并經時效處理，保證整機具有足夠的強度、剛性和穩定性。使之適合于低速強力切削、高速精密切削，極大地提高加工效率，提高機床加工產品的兼容性。
三軸導軌跨距加大，三軸導軌采用重載高速型導軌設計，Y/Z軸導軌加寬，大量采用六滑塊結構設計，導軌強度可抗重切削。
Z軸可采用氮?dú)馄胶?，可?shí)現Z軸快速位移的穩定性和保障3D加工時加工精度。
主軸轉速高，切削進給快，加工范圍大，加工精度高；兼顧了零件機的高速加工和模具機的重切削功能。
適用領域：模具、航空航天、汽車等行業。
