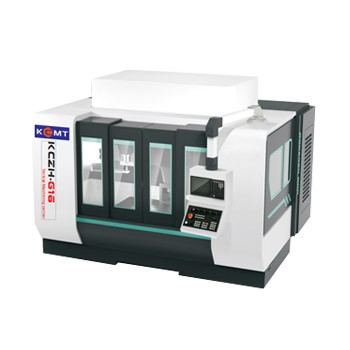

KCZH-G16主要技術指標
|
項目 |
單位 |
KCZH-G16 |
KCZH-G20 |
|
行程 |
X軸 |
1600 |
2000 |
|
Y軸 |
500 |
500 |
|
|
Z軸 |
350 |
350 |
|
|
主軸鼻端至工作臺距離 |
150—500 |
150—500 |
|
|
工作臺 |
工作臺面積 |
1700*500 |
2100*500 |
|
工作臺最大負荷 |
600 |
600 |
|
|
T型槽寬度 |
5*14 |
5*14 |
|
|
主軸 |
主軸轉速 |
20000 |
20000 |
|
主軸規格 |
BT40 |
BT40 |
|
|
拉釘規格 |
45 |
45 |
|
|
控制系統 |
控制系統 |
M80/0I-MF |
M80/0I-MF |
|
X軸伺服馬達KW |
5.5 |
5.5 |
|
|
Y軸伺服馬達KW |
3 |
3 |
|
|
Z軸伺服馬達KW |
2 |
2 |
|
|
主軸伺服馬達KW |
5.5 |
5.5 |
|
|
移動速率 |
X\Y\Z快速移動速率(m/min) |
48 |
48 |
|
切屑進給速率(m/min) |
10-10000 |
10-10000 |
|
|
精度 |
定位精度 |
+0.005 |
+0.005 |
|
重復定位精度 |
+0.002 |
+0.002 |
|
|
機床重量 |
kg |
7000 |
7500 |
|
機床防護 |
整體防護 |
||
機床特性：
集銑削、鉆孔、攻絲為一體，能夠滿足復雜加工工藝要求的產品
全封閉式外罩，確保切削液與人體有效隔絕，有效改善生產環境
適用領域:鋁、銅、鈦合金的加工，型材的鉆、銑、攻絲加工；適用于軌道交通、航空航天、汽車等結構件加工
